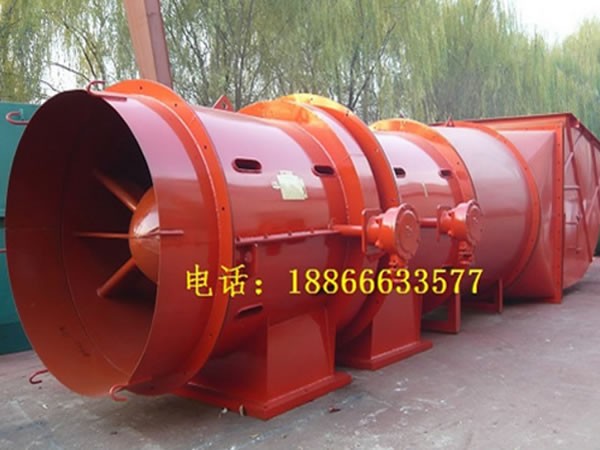

FBDCZ系列煤礦防爆主通風機(原BDK62)

FBCDZ系列礦用防爆型壓入式對旋軸流局部通風機是一種用途廣泛的新型局部通風機。該型風機具有結構緊湊，噪聲小，效率高等優點。該型風機適應性能強，由于裝有兩臺電動機，各帶動一個葉輪運轉，既可整機運轉，又可單級使用，因此，使用該型機可減少能耗，節約資金，是礦井局部通風的理想設備。通風機為煤礦用隔爆型，防爆標志：Exd1

結構及工作原理：風機由集流口，消聲器，風筒，隔爆電動機，葉輪等組成，風機的外殼及內筒組件均用鋼板焊接而成，筒內襯裝穿孔板，玻璃棉消聲器，兩臺電動機均由法蘭用螺栓與風道聯接，各級消聲風道均由法蘭盤用螺栓相互聯接，結構緊湊，堅固耐用，使用安全，維修方便，電動機為YBE系列風機用隔爆型三相異步電動機，二級，電壓等級380/660V，由葉輪所輸送的氣流進行冷卻。電動機防爆型式為煤礦用隔爆型，防爆標志：Exd1。

電源由穿過機殼的電纜與電動機相聯。我廠生產的風機出廠時電機均按接線，用戶按需要可改成Y接線。電動機的相序UVW須與接入的外電源相序ABC相對應。工作原理第一級和第二級兩個葉輪分別由兩個容量及型號相同的隔爆專用電動機驅動。空氣流入第一級風機葉輪獲得能量后，并經第二級風機葉輪排出，第二級風機葉輪兼?zhèn)淦胀ㄝS流風機中靜葉柵，并加給氣流能量，從而達到普通軸流風機所不能達到高效率，高風壓。使用條件：用于井下掘進，采煤作業區及其它場所和地表。

系列	機號	風量(m3/S)	靜壓(Pa)	功率(KW)	參考重量
FBDCZ(原BDK62)(A)-6-NO(n=980r/min)	14	10.1～31.7	918～2888	2×55	6675
	15	12.4～39.0	1054～3315	2×75	7896
	16	15.0～47.3	1199～3772	2×110	9090
	17	18.0～56.8	1353～4258	2×132	10178
	18	21.4～67.4	1517～4774	2×185	12240
	19	25.1～79.3	1690～5319	2×220	17235
	20	29.3～92.5	1873～5893	2×250	18855
	21	33.9～107.0	2065～6497	2×355	22866
FBDCZ(原BDK62)(A)-8-NO(n=740r/min)	17	13.6～42.9	772～2428	2×55	9618
	18	16.1～50.9	865～2722	2×75	10920
	19	19.0～60.0	964～3033	2×110	15555
	20	22.1～69.8	1068～3360	2×132	17635
	21	25.6～80.8	1177～3705	2×160	19466
	22	29.5～92.9	1292～4066	2×200	21769
	23	33.7～106.2	1412～4444	2×250	25784
	24	38.2～120.7	1538～4839	2×315	32938
	25	43.2～136.4	1669～5250	2×315	35136
	26	48.6～153.4	1805～5679	2×450	41234
	27	54.4～171.8	1946～6124	2×450	43701
	28	60.7～191.6	2093～6586	2×710	49069
FBDCZ(原BDK62)(A)-10-NO(n=590r/min)	20	17.6～55.7	679～2136	2×75	16555
	21	20.4～64.4	748～2355	2×90	18426
	22	23.5～74.1	821～2585	2×110	20649
	23	26.8～84.7	898～2825	2×132	22624
	24	30.5～96.2	978～3076	2×160	30038
	25	34.5～108.7	1061～3338	2×185	32436
	26	38.8～122.3	1147～3610	2×250	37334
	27	43.4～137.0	1237～3893	2×250	39801
	28	48.4～152.8	1331～4187	2×315	48909
	29	53.8～169.7	1427～4491	2×355	60771
	30	59.5～187.9	1527～4806	2×450	67447
	32	72.3～228.0	1738～5468	2×560	79121
	34	86.7～273.4	1962～6173	2×800	92227
	36	102.9～324.7	2199～6921	2×1000	105763
FBDCZ(原BDK62)(A)-12-NO(n=490r/min)	24	25.3～79.9	674～2122	2×110	28738
	25	28.6～90.3	732～2302	2×110	30936
	26	32.2～101.6	791～2490	2×132	33894
	27	36.1～113.8	853～2685	2×160	36701
	28	40.2～126.9	918～2888	2×200	47169
	29	44.7～140.9	985～3098	2×200	57271
	30	49.5～156.0	1054～3315	2×250	63447
	32	60.0～189.4	1199～3772	2×355	75121
	34	72.0～227.1	1353～4258	2×450	88227
	36	85.5～269.6	1517～4774	2×560	99763
	38	100.5～317.1	1690～5319	2×800	134685
	40	171.2～370.0	1873～5893	2×1000	150482
